1、繼電器輸出觸電容量30V10A-250V10A;
2、通訊接口分為RS232、RS485、USB、RJ45網口、網口+WIFI;
3、通訊協議采用Modbus協議,通訊波特率:2400、4800、9600、19200、38400;
4、繼電器均具有閃開閃斷、頻閃功能;
5、產品提供控制協議說明書、查詢控制指令(說明書內)、配套軟件、VB和VC參考源碼,網口系列提供安卓版app軟件;
6、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信。
注:所有設備型號均以DAM開頭,型號中AI指模擬量信號,DI指開關量信號,DO指繼電器輸出,DA指模擬量輸出,YD指設備外殼為亞當外殼
分類 | 型號 | 功能 | 特點 |
繼電器輸出 | 0100-USB | 1路DO | 工業級和民用級兩種,繼電器觸點容量30VDC/5A-250VAC/5A |
0100-RS232 | 1路DO | DB9頭接口 | |
0100-RS485 | 1路DO | 隔離485接口 | |
200 | 2路DO | 供電分為5V、7-20V、24V三種 | |
400 | 4路DO | 隔離485通訊,繼電器輸出觸點隔離 | |
800 | 8路DO | 具有順序啟動、流水循環、跑馬循環工作模式 | |
1600A | 16路DO | 無外殼,支持脫機聯網運行,可設置定時控制 | |
1600B | 16路DO | 無外殼,具有順序啟動、流水循環、跑馬循環工作模式 | |
1600C | 16路DO | 帶殼,35mm卡軌安裝,具有順序啟動、流水循環、跑馬循環工作模式 | |
1600D | 16路DO | 帶殼,具有順序啟動、流水循環、跑馬循環工作模式 | |
1600DO-YD | 16路DO | 35mm卡軌安裝,NPN三極管輸出,最高50V | |
3200A | 32路DO | 供電:5V/12V/24V,默認12V | |
開關量采集+繼電器輸出 | 202 | 2路DO+2路DI | 供電分為5V、7-20V、24V三種,DO與DI支持聯動功能,多種工作模式 |
204 | 2路DO+4路DI | 供電分為5V、7-20V、24V三種,DO與DI支持聯動功能,多種工作模式 | |
0404D | 4路DO+4路DI | DO具有閃開閃斷,頻閃功能,DO與DI支持聯動功能,多種工作模式 | |
0408D | 4路DO+8路DI | DO輸出為30A大電流,光耦隔離輸入,DO與DI支持聯動功能,多種工作模式 | |
606 | 6路DO+6路DI | 光耦隔離輸入,DO與DI支持聯動功能,多種工作模式 | |
808 | 8路DO+8路DI | 光耦隔離輸入,DO與DI支持聯動功能,多種工作模式 | |
0808-YD | 8路DO+8路DI | 光耦隔離輸入,可接無源觸點和DC3.3-24V電壓,35mm卡軌安裝,DO與DI支持聯動功能,多種工作模式,輸出為NPN三極管輸出 | |
0816D | 8路DO+16路DI | 光耦隔離輸入 | |
1012D | 10路DO+12路DI | 光耦隔離輸入,DO與DI支持聯動功能,多種工作模式 | |
1616 | 16路DO+16路DI | 光耦隔離輸入,DO與DI支持聯動功能,多種工作模式 | |
1624 | 16路DO+24路DI | 光耦隔離輸入 | |
模擬量采集+繼電器輸出 | 0404A | 4路DO+4AI | 12位分辨率模擬量采集 |
0408A | 4路DO+8AI | 30A大電流輸出,12位分辨率模擬量采集 | |
0816A | 8路DO+16AI | 12位分辨率模擬量采集 | |
1012A | 10路DO+12AI | 12位分辨率模擬量采集 | |
模擬量采集+開關量采集+繼電器輸出 | 222 | 2路AI+2路DO+2路DI | 供電分為5V、7-20V、24V三種,12位分辨率模擬量采集 |
1066 | 10路DO+6路AI+6路DI | 有閃開閃斷功能,12位分辨率模擬量采集,DO與DI支持聯動功能,多種工作模式 | |
888 | 8路AI+8路DO+8路DI | 光耦隔離輸入,12位分辨率模擬量采集 | |
10102 | 2路AI+10路DO+10路DI | 光耦隔離輸入,12位分辨率模擬量采集 | |
16CC | 16路DO+12路AI+12路DI | 光耦隔離輸入,12位分辨率模擬量采集 | |
14142 | 2路DO+14路AI+14路DI | 光耦隔離輸入,有閃開閃斷功能,12位分辨率模擬量采集,DO與DI支持聯動功能,多種工作模式 | |
溫度采集+繼電器輸出 | 0404-PT | 4路DO+4路PT100 | 30A大電流輸出,24位AD,精度0.02℃ |
模擬量采集+溫度采集 | AI-PT | 8路AI+8路PT100 | 模擬量12位AD,PT100傳感器為三線制 |
AI-TC | 8路AI+8路K型熱電偶 | 模擬量12位AD,K型熱電偶溫度采集 | |
模擬量采集+模擬量輸出+溫度采集+繼電器輸出 | 8812-PT | 8AI+8AO+12PT+2DO | 模擬量輸入輸出12位AD,PT100采集24位AD |
8812-TC | 8AI+8AO+12TC+2DO | 模擬量輸入輸出12位AD,K型熱電偶采集24位AD |

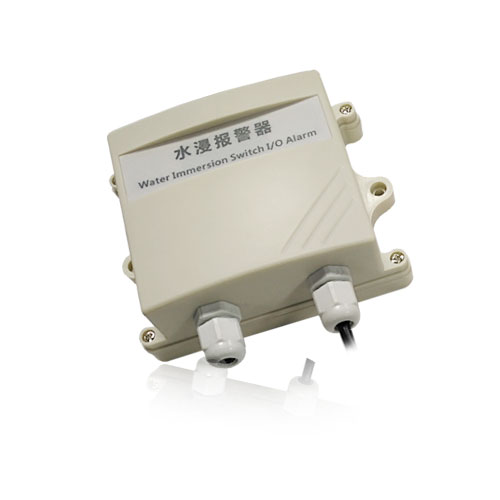

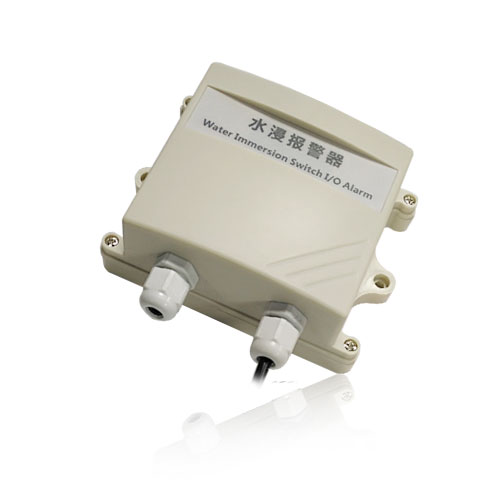

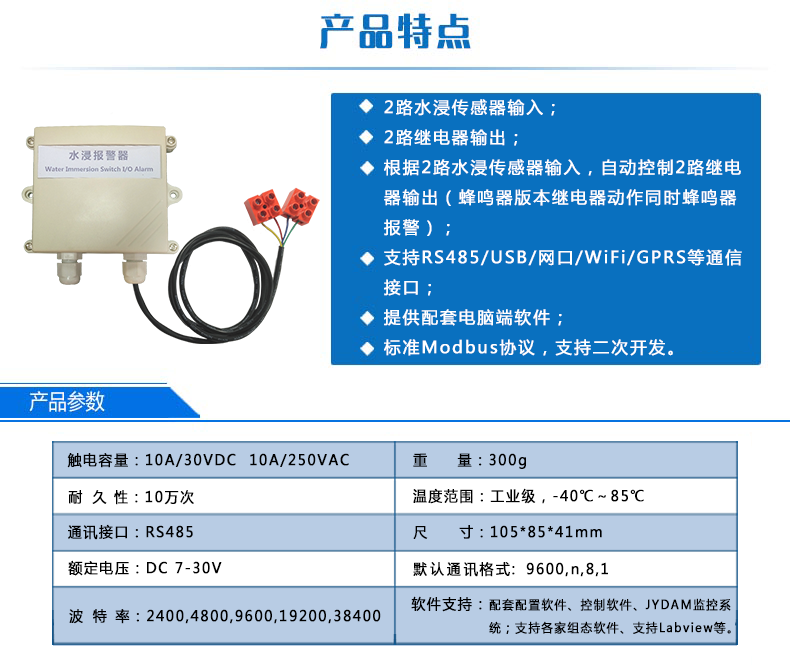

?DC7-30V;
?繼電器輸出觸點隔離;
?RS485通訊隔離;
?通訊接口支持RS485,可擴展網口、WiFi、GPRS等通信接口;
?通信波特率:2400,4800,9600,19200,38400(可以通過軟件修改,默認9600);
?通信協議:支持標準modbus RTU/TCP協議;
?可以設置0-255個設備地址;
?2路水浸傳感器輸入;
?2路繼電器輸出;
?根據2路水浸傳感器輸入,自動控制2路繼電器輸出(蜂鳴器版本繼電器動作同時蜂鳴器報警);
?支持電腦軟件監測

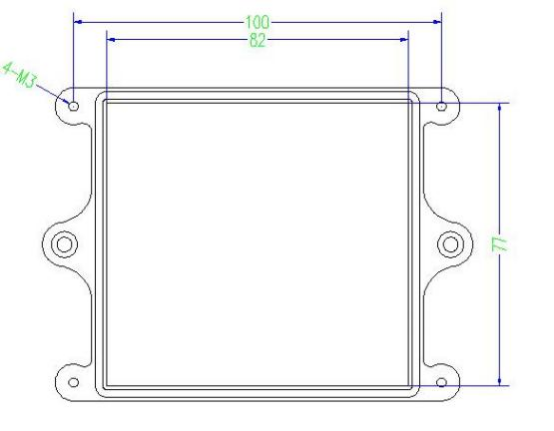

型號 | RS485 | USB | 網口 | WiFi | GPRS | 繼電器 | 水浸檢測 | 蜂鳴器 |
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS485 |
IO接口 | 1路干接點輸出 |
額定電壓 | DC 7-30V |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 105*85*41mm |
重量 | 300g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件、JYDAM監控系統; |

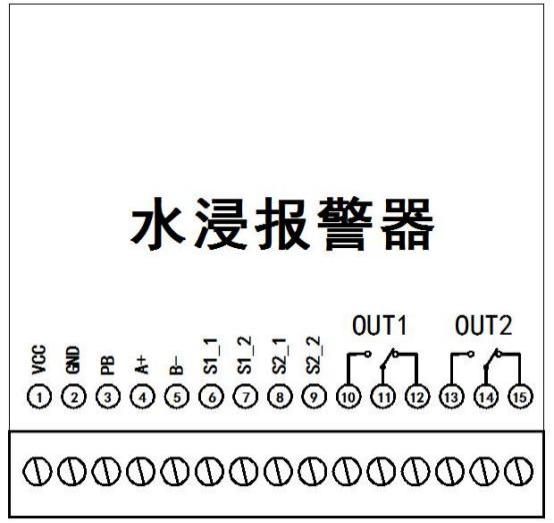

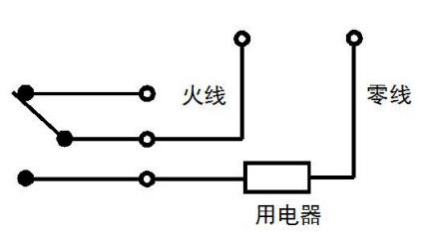

功能 | 序號 | 引腳 | 說明 |
供電(DC7-30V) | 1 | VCC | 電源正極 |
2 | GND | 電源負極 | |
通訊 | 3 | PB | 485屏蔽線 |
4 | A+ | 485 A+接線引腳 | |
5 | B- | 485 B-接線引腳 | |
水浸傳感器 | 6 | S1_1 | 水浸傳感器 |
7 | S1_2 | ||
8 | S2_1 | ||
9 | S2_2 | ||
通訊指示燈 | Run | 綠色LED燈閃爍 | |
狀態指示燈 | 10 | Out1 | 第一路繼電器輸出常開端 |
11 | 第一路繼電器輸出公共端 | ||
12 | 第一路繼電器輸出常閉端 | ||
13 | Out2 | 第二路繼電器輸出常開端 | |
14 | 第二路繼電器輸出公共端 | ||
15 | 第二路繼電器輸出常閉端 |

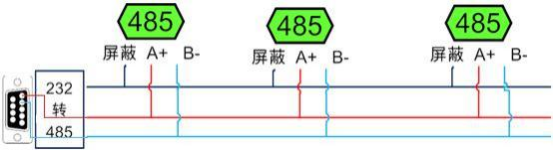

電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
軟件下載鏈接地址
http://www.955983.cn.cn/software/software/JYDAM調試軟件.rar

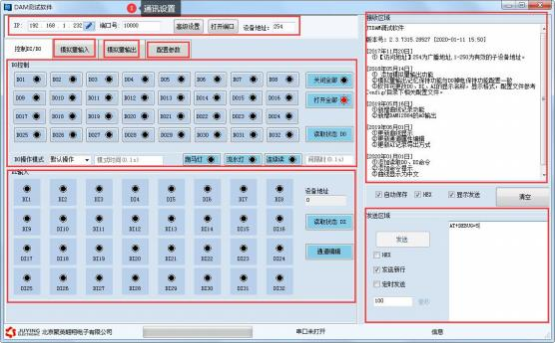

工具欄 | 說明 |
l 串口/網絡通訊方式選擇; l 端口號/TCP地址選擇; l 設置AI/DI/DO讀取刷新時間。 | |
l 操作DO通道; l 選擇DO模式; l 設置動作時間。 | |
l 查看DI輸入狀態; l 讀取DI狀態生成查詢指令; l 設置DI/DO通道名稱。 | |
l 顯示4-20ma/0-10v/0-5v實時數據/曲線; l 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線; l 顯示實時采集時間; l 設置AI/溫度通道名稱; l 設置AI通道量程轉換及顯示單位; l 手動導出excel表格數據; l 手動保存數據曲線。 | |
l 設置AO輸出; l 生成AO多通道輸出指令。 | |
l 顯示當前設備AI/DI/DO通道數量信息; l 設置波特率; l 設置偏移地址; l 設置工作模式; l 設置AI/DI/DO自動回傳; l 設置DO掉電記憶。 | |
指令區域 | l 生成AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l 用戶自定義發送指令測試。 |

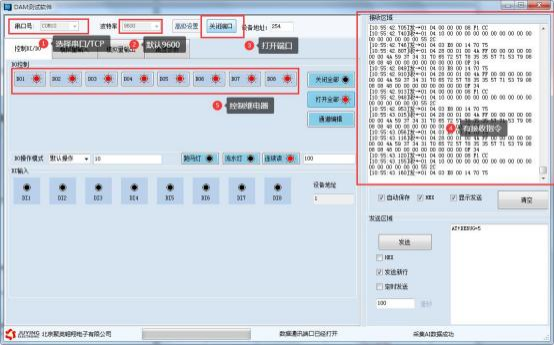

① 選擇設備當前串口號(IP地址填寫IP);
② 選擇默認波特率9600;
③ 打開端口:
④ 右側有接收指令,可控制繼電器即通訊成功。
1.1、設備地址的介紹
DAM系列設備地址默認為1,使用廣播地址為254進行通訊,用0無法通訊。
設備地址=偏移地址。

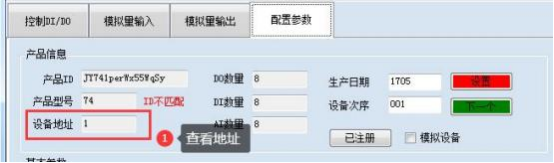

1.2、設備地址的讀取
設備正常通訊后,初始設備地址寫入254,然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

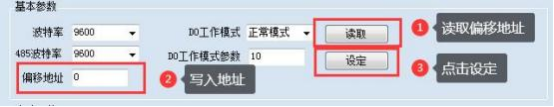

1.3、偏移地址的設定與讀取
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

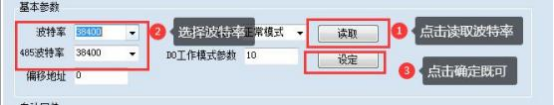

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考:http://www.955983.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
本產品支持modbus RTU 格式。
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
線圈控制 | |||||
線圈1 | 寫線圈 1號指令碼 | 0x0001 | 第一路繼電器輸出 | ||
線圈2 | 0x0002 | 第二路繼電器輸出 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址 | |||
備用 | 4x1004 | 備用,用戶不可寫入任何值。 | |||
備用 | 4x1005 | 備用,用戶不可寫入任何值。 |
備注:
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
3.1、DI/DO指令

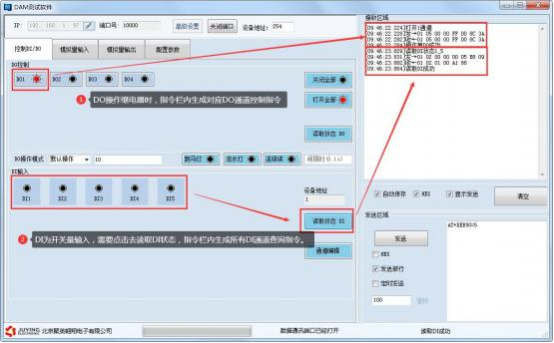

使用JYDAM調試軟件連接設備通訊后生成指令,如下圖所示:
情景 | RTU格式(16進制發送) |
查詢二路繼電器狀態 | FE 01 00 00 00 02 A9 C4 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
5.1、繼電器輸出
控制1路繼電器(以第一路開為例,其他通道參照本例),任意一個字節變動,CRC校驗位會隨之變動。
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
5.2、繼電器狀態
繼電器查詢(2路繼電器)
發送指令碼:FE 01 00 00 00 02 A9 C4
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 02 | 查詢數量 | 要查詢的繼電器數量 |
A9 C4 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令:如果查詢錯誤,返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
1、繼電器板卡供電后使用485接口無法建立通信,無法控制
①485線是否接反電壓是否在規定范圍內;
②軟件上設備地址填寫254,測試不同波特率是否可以控制;
2、485總線掛載多個個的設備,以廣播地址254發送繼電器吸和,操作失敗。
廣播地址是用于測試總線上只有一個設備時使用,大于1個設備時請用撥碼開關區分地址來控制(多個設備配置成不同地址),否則會導致所有設備同時應答,無法正確執行。
3、西門子PLC與設備不能正常通訊
西門子485總線AB定義與設備相反。
