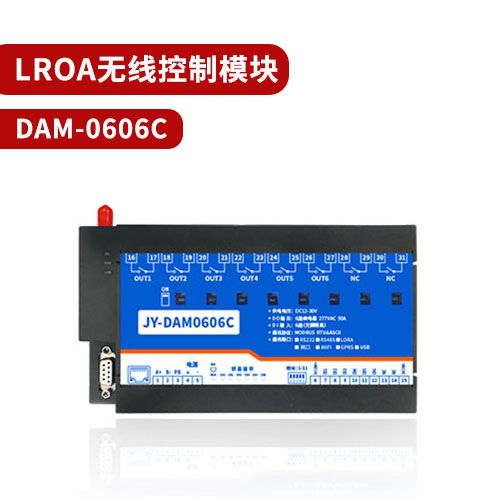

l DC7-30V;
l 繼電器輸出觸點隔離;
l 通訊接口支持 RS485 或 RS232;
l 通信波特率:2400,4800,9600, 19200,38400(可以通過軟件修改,默認 9600);
l 通信協議:支持標準modbus RTU 協議;
l 可以設置 0-255 個設備地址,可以通過軟件設置;
l 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;
l 具有頻閃功能,可以控制器繼電器周期性開關。
l 6 路繼電器輸出;
l 6 路 12 位分辨率模擬量電壓輸入;
l 支持手動控制模式;
型號 | modbus | RS232 | RS485 | USB | WiFi | 繼電器 |
DAM0606-RS232/485 | ● | ● | ● | 10 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS485、RS232 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示 |
輸出指示 | 6路紅色 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |
1、引腳說明

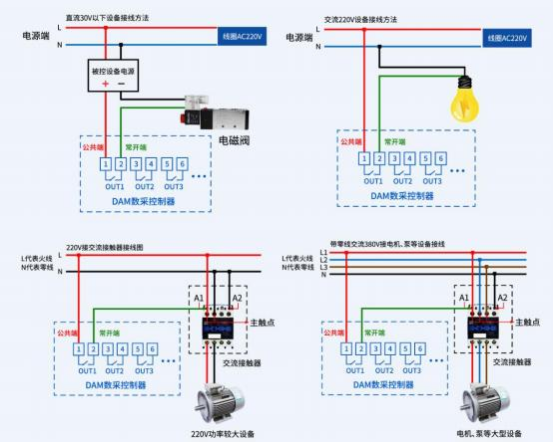

功能 | 序號 | 引腳 | 說明 |
供電 (DC7-30V) | 1 | + | 電源正極 |
2 | - | 電源負極 | |
通訊 | 3 | PB | 485屏蔽線 |
4 | A+ | 485 A+接線引腳 | |
5 | B- | 485 B-接線引腳 | |
6 | PB | 485屏蔽線 | |
7 | A+ | 485 A+接線引腳 | |
8 | B- | 485 B-接線引腳 | |
AI(模擬量 輸入) | 9 | AI1+ | 第一路模擬量輸入信號正 |
10 | AI1- | 第一路模擬量輸入信號負 | |
11 | AI2+ | 第二路模擬量輸入信號正 | |
12 | AI2- | 第二路模擬量輸入信號負 | |
13 | AI3+ | 第三路模擬量輸入信號正 | |
14 | AI3- | 第三路模擬量輸入信號負 | |
15 | AI4+ | 第四路模擬量輸入信號正 | |
16 | AI4- | 第四路模擬量輸入信號負 | |
17 | AI5+ | 第五路模擬量輸入信號正 | |
18 | AI5- | 第五路模擬量輸入信號負 |
19 | AI6+ | 第六路模擬量輸入信號正 | |
20 | AI6- | 第六路模擬量輸入信號負 | |
DO(繼電器 輸出) | 38 | NC | 第一路繼電器輸出常閉端 |
37 | COM | 第一路繼電器輸出公共端 | |
36 | NO | 第一路繼電器輸出常開端 | |
35 | NC | 第二路繼電器輸出常閉端 | |
34 | COM | 第二路繼電器輸出公共端 | |
33 | NO | 第二路繼電器輸出常開端 | |
32 | NC | 第三路繼電器輸出常閉端 | |
31 | COM | 第三路繼電器輸出公共端 | |
30 | NO | 第三路繼電器輸出常開端 | |
29 | NC | 第四路繼電器輸出常閉端 | |
28 | COM | 第四路繼電器輸出公共端 | |
27 | NO | 第四路繼電器輸出常開端 | |
26 | NC | 第五路繼電器輸出常閉端 | |
25 | COM | 第五路繼電器輸出公共端 | |
24 | NO | 第五路繼電器輸出常開端 | |
23 | NC | 第六路繼電器輸出常閉端 | |
22 | COM | 第六路繼電器輸出公共端 | |
21 | NO | 第六路繼電器輸出常開端 |
電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ,轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

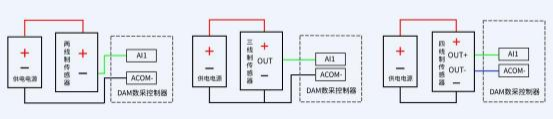

下圖中的電源部分為傳感器供電,IN1-IN12 接傳感器信號正,COM 為傳感器信號負。
設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001
軟件下載鏈接地址 :http://www.955983.cn/download/DAMSoftware.zip

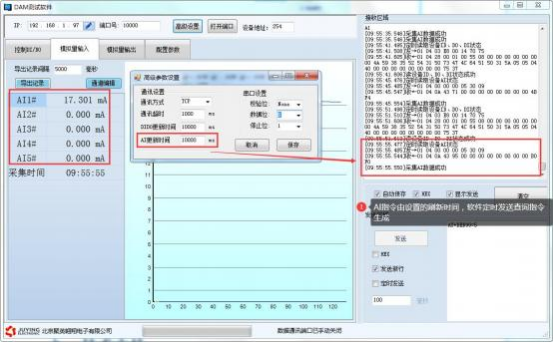

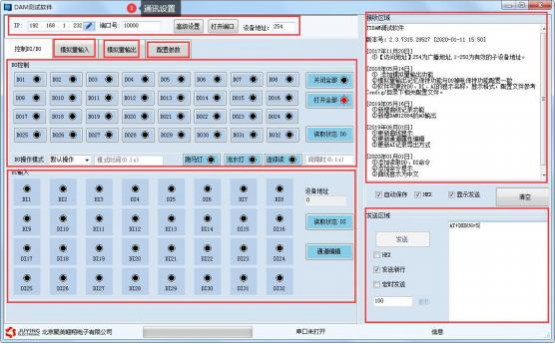

工具欄 | 說明 |
通訊設置 | l 串口/網絡通訊方式選擇; l 端口號/TCP 地址選擇; l 設置 AI/DI/DO 讀取刷新時間。 |
DO 控制 | l 操作 DO 通道; |
l 選擇 DO 模式; l 設置動作時間。 | |
DI 輸入 | l 查看 DI 輸入狀態; l 讀取 DI 狀態生成查詢指令; l 設置 DI/DO 通道名稱。 |
模擬量輸入 | l 顯示 4-20ma/0-10v/0-5v 實時數據/曲線; l 顯示 PT100/K 型熱電偶/DS18B20 溫度數據/曲線; l 顯示實時采集時間; l 設置 AI/溫度通道名稱; l 設置 AI 通道量程轉換及顯示單位; l 手動導出 excel 表格數據; l 手動保存數據曲線。 |
模擬量輸出 | l 設置 AO 輸出; l 生成 AO 多通道輸出指令。 |
配置參數 | l 顯示當前設備 AI/DI/DO 通道數量信息; l 設置波特率; l 設置偏移地址; l 設置工作模式; l 設置 AI/DI/DO 自動回傳; l 設置 DO 掉電記憶。 |
指令區域 | l 生成 AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l 用戶自定義發送指令測試。 |
詳細使用說明參考:JYDAM 調試軟件使用說明
地址說明 | 說明 | |
默認地址 | 1 | 默認設備地址均為 1 |
廣播地址 | 254 | 單獨連接設備,任何設備地址下均可用254 通訊; 當設備地址不明確時,用于讀取當前設備地址。 |
DAM 系列設備 | |
有撥碼開關設備 | 設備地址=撥碼開關地址+偏移地址 |
無撥碼開關設備 | 設備地址=偏移地址 |
撥碼開關地址
u 五個撥碼全都撥到“ON ”位置時,為地址“31 ”;
u 五個撥碼全都撥到“OFF ”位置時,為地址“ 1 ”;
u 最左邊 1 為二進制最低位。

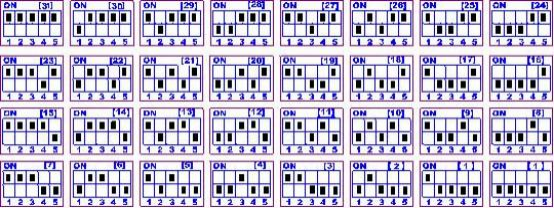

u 地址表:
偏移地址

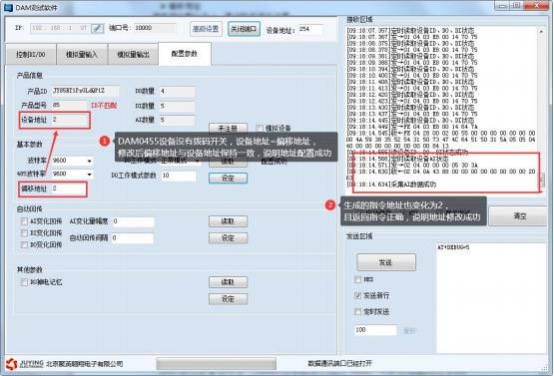

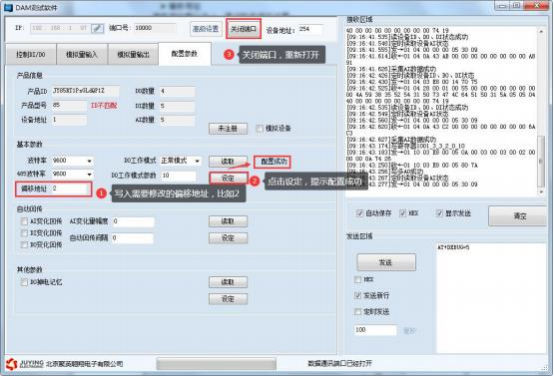

偏移地址默認為 0,通過軟件進行設置:

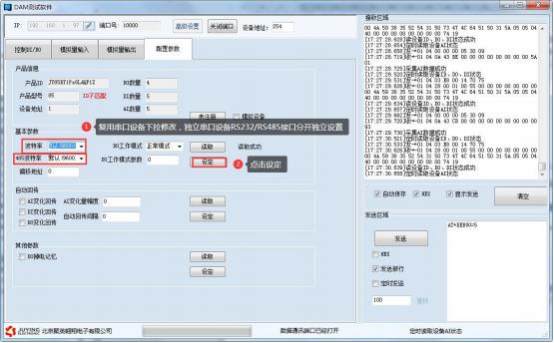

設備重新上電;
使用修改后的波特率通訊測試。
本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考:Modbus 協議中文參
考:http://www.955983.cn/download/Modbus_poll.zip
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 1 號指令碼 | 00001 | 第一路繼電器輸出 |
線圈 2 | 00002 | 第二路繼電器輸出 | |
線圈 3 | 00003 | 第三路繼電器輸出 | |
線圈 4 | 00004 | 第四路繼電器輸出 | |
線圈 5 | 00005 | 第五路繼電器輸出 | |
線圈 6 | 00006 | 第六路繼電器輸出 | |
模擬量輸入 | |||
輸入 1 | 模擬量 | 40001 | 第一路輸入 |
輸入 2 | 4 號指令 | 40002 | 第二路輸入 |
輸入 3 | 40003 | 第三路輸入 | |
輸入 4 | 40004 | 第四路輸入 | |
輸入 5 | 40005 | 第五路輸入 | |
輸入 6 | 40006 | 第六路輸入 |
備注:
① :Modbus 設備指令支持下列 Modbus 地址:
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入)
40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用 5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。地址 1 從 0 開始,如 00001 對應 0000。
② :波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。
情景 | RTU 格式(16 進制發送) |
查詢八路狀態 | FE 01 00 00 00 0AA8 02 |
查詢指令返回信息 | FE 01 02 00 00 AD E8 |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
查詢第 1 路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第 3 路模擬量 | FE 02 00 02 00 01 0C 05 |
查詢第 4 路模擬量 | FE 02 00 03 00 01 5D C5 |
查詢第 5 路模擬量 | FE 02 00 04 00 01 EC 04 |
查詢第 6 路模擬量 | FE 02 00 05 00 01 BD C4 |
控制 1 路繼電器(以第一路開為例,其他通道參照本例)
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢 10 路繼電器
發送碼:FE 01 00 00 00 0AA8 02
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 0A | 查詢數量 | 要查詢的繼電器數量 |
A8 02 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 01 02 00 00 AD E8
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
AD E8 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢模擬量 AD 字
發送碼:FE 04 00 00 00 06 64 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 06 | 查詢數量 | 要查詢的模擬量數量 |
64 07 | CRC16 |
模擬返回信息:
返回碼:FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
0C | 字節數 | 返回狀態信息的所有字節數 |
00 00 00 00 00 00 00 00 00 00 00 00 | 查詢的 AD 字 | 每 2 個字節一個通道數據,高位在前,低位 在后 |
2A F7 | CRC16 |
閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數 量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時 間為(0. 1 秒*10) |
00 D8 | CRC16 | 校驗方式 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 03 | 線圈地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 06 01 FF 90 12
全斷發送碼:FE 0F 00 00 00 06 01 00 D0 52
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 0A | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (00) | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
90 12(或 D0 52) | CRC16 | 校驗位 |
全開返回碼:FE 0F 00 00 00 06 C1 C6
全斷返回碼:FE 0F 00 00 00 06 C1 C6
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 06 | 數量 | 返回信息的繼電器數量 |
C1 C6 | CRC16 | 校驗位 |
1、232 通訊,設備控制無響應,不動作

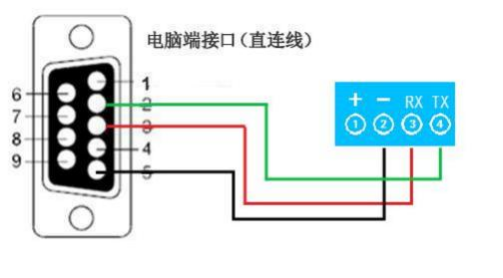

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ,TX 對 TX ,GND 對 GND
2 、繼電器只能開不能關
讀取地址是否讀到的是實際設備地址,調試信息欄內是否有返回指令,返回指令是否正確, 如果讀取地址失敗,沒有返回指令或返回指令異常,檢查通訊線和通訊轉換器
3、485 總線上掛有多個設備時,每個設備地址不能一樣,不能使用廣播地址 254 來進行通訊。
廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以撥碼開關區分地址來 控制,否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS485、RS232 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示 |
輸出指示 | 6路紅色 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |
LORA0606A LORA無線控制模塊說明書 | LORA0606A LORA無線控制模塊說明書 |
測試軟件 | DAM調試軟件 |
JYDAM調試軟件 | |
應用軟件 | 聚英組態軟件 |
協議說明 | 協議說明 |
參考源碼 | 參考源碼 |
PLC例程 | PLC例程 |
第三方組態例程 | 第三方組態例程 |
