JY-CON503 485轉換器

RS232轉RS485 | RS232轉RS422 | 寬壓DC7-30V供電 | 全隔離設計

寬壓供電單獨供電;　通訊方式支持RS232、RS485、RS422數據傳輸;RS232-485/422通訊轉換;波特率支持00,4800,9600,19200,38400，115200，RS232接線方式：直接接上DB9的口，RS485接線方式：接上A+、B-...

型號：JY-CON503 輸入接口：RS232 輸出接口：RS485/RS422 供電說明：7-30V

技術手冊 在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

?寬壓供電單獨供電;

?通訊便捷;

?通訊方式支持RS232、RS485、RS422數據傳輸;

?485全隔離;

二、產品功能

?RS232-485/422通訊轉換;

?波特率支持2400,4800,9600,19200,38400，115200。

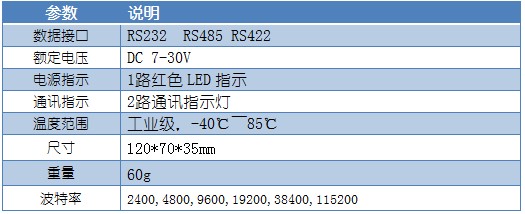

三、主要參數

參數	說明
數據接口	RS232 RS485 RS422
額定電壓	DC 7-30V
電源指示	1路紅色LED指示
通訊指示	2路通訊指示燈
溫度范圍	工業級，-40℃～85℃
尺寸	1207035mm
重量	60g
波特率	2400,4800,9600,19200,38400,115200

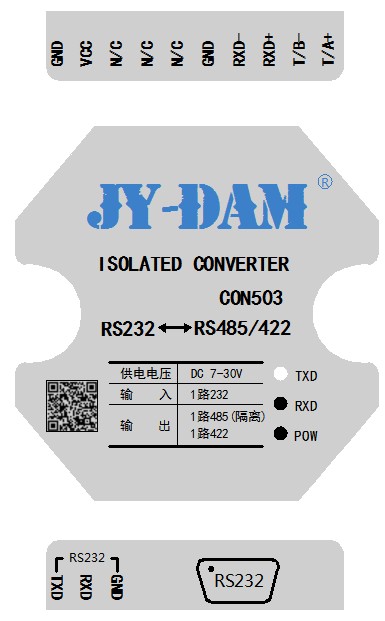

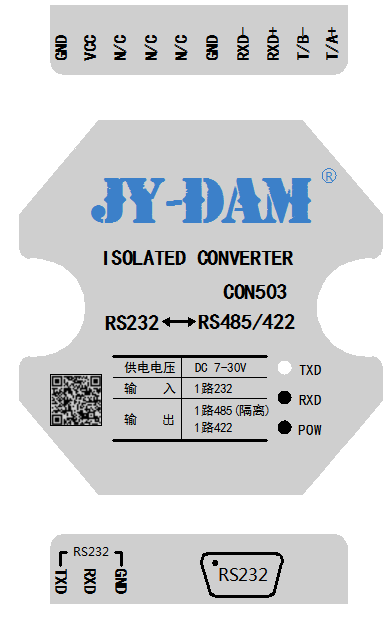

四、接口定義

引腳說明：

管腳	定義	含義
1	GND	GND
2	VCC	供電7~30V DC
3	N/C	空
4	N/C	空
5	N/C	空
6	GND	GND
7	RXD-	422接收-
8	RXD+	422接收+
9	T/B-	422發送- 或者485B-
10	T/A+	422發送+ 或者485A+
11	DB9	232接口
12	RS232	232接口端子

五、接線說明

RS232接線方式：直接接上DB9的口

RS485接線方式：接上A+、B-

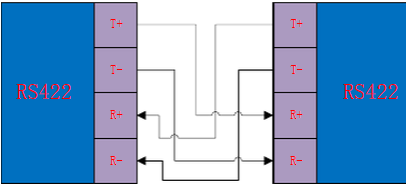

RS422接線方式：

電源供電：接7-30V DC外接電源

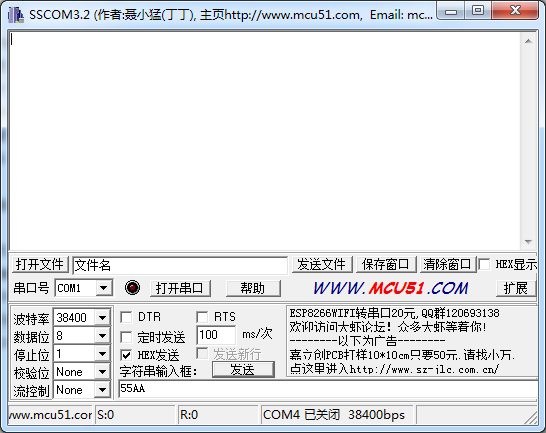

六、測試軟件

各種串口調試助手均可使用。
