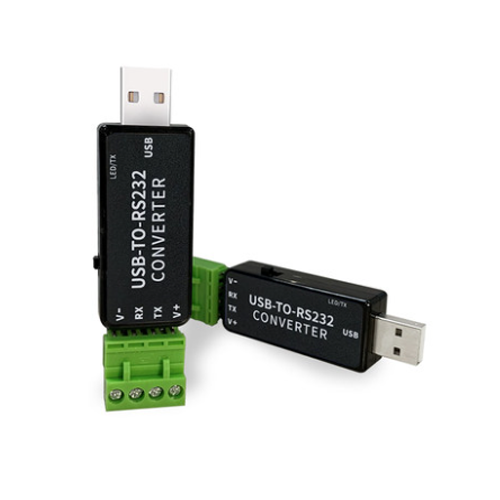

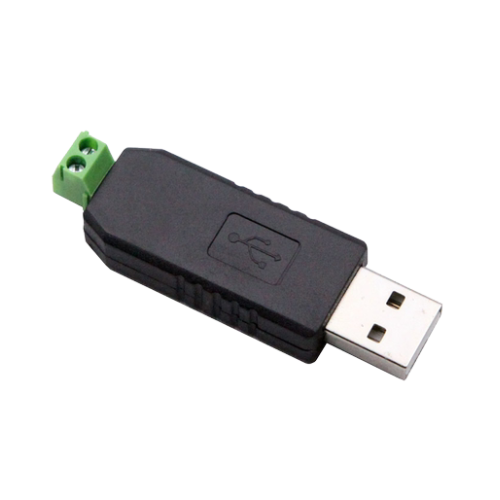

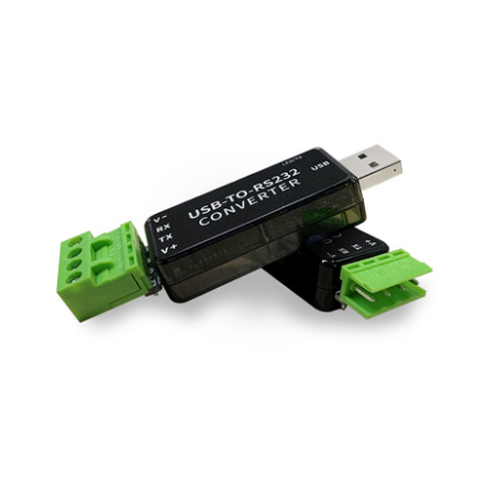

USB轉換器

抗雷擊 | 抗靜電 | 抗干擾 | 工業級芯片 | 傳輸穩定 | 小巧便攜

USB轉換器，TVS瞬態制止保護、小巧便捷、使用方便，兼容各種設備監控?cái)z像頭、視頻采集器、指紋考勤機、程控交換機、數控機、單片機等串口設備，采用數據流向自動控制技術，自動判別和控制數據傳輸方向

輸入接口：USB 輸出接口：RS485/RS232/YYL

技術手冊 在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

?寬壓供電單獨供電;

?通訊便捷;

?通訊方式支持USB-TTL、RS232、RS485數據傳輸;

?全隔離,USB 供電;

?內含RS232、485、TTL芯片。

二、產品功能

?USB-TTL、232、485三合一轉換器;

?波特率支持2400,4800,9600,19200,38400。

三、產品選型

型號	TTL	RS232	RS485	WiFi	繼電器
USB協議轉換器	●	●	●

四、主要參數

參數	說明
耐久性	10萬次
數據接口	RS232 RS485 TTL USB
額定電壓	DC 7-30V
電源指示	1路紅色LED指示
通訊指示	2路通訊LED指示
尺寸	975032mm
重量	330g
波特率	2400,4800,9600,19200,38400
溫度范圍	工業級，-40℃～85℃

五、接口定義

USB轉換器接口

管腳	定義	含義
1	USB	B型USB接口
2	Vcc	電源輸出+（不是設備的供電）
3	Gnd	電源輸出-（不是設備的供電）
4	TX	RS232TX
5	RX	RS232RX
6	A+	RS485 A+
7	B-	RS485 B-
8	RXD	TTL RX
9	TXD	TTL TX

六、接線說明

RS232接線方式：

RS485接線方式：

TTL接線方式：

七、測試軟件

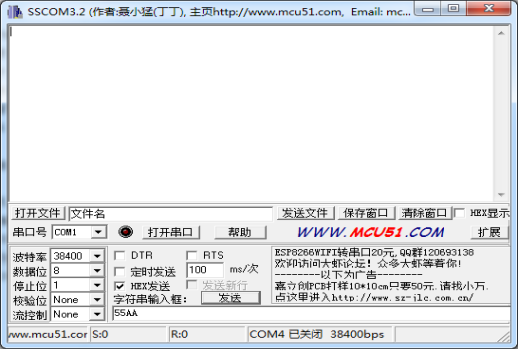

聚英調試軟件界面

各種串口調試助手均可使用。
