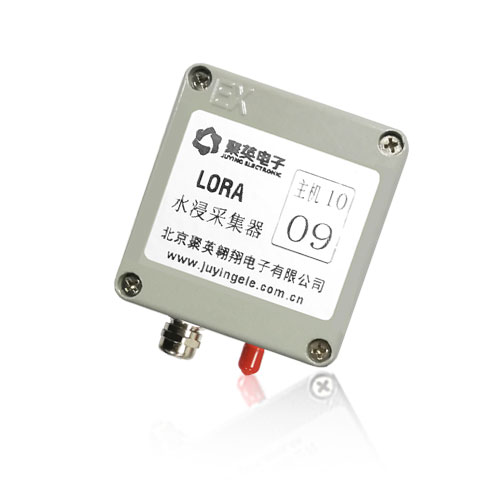

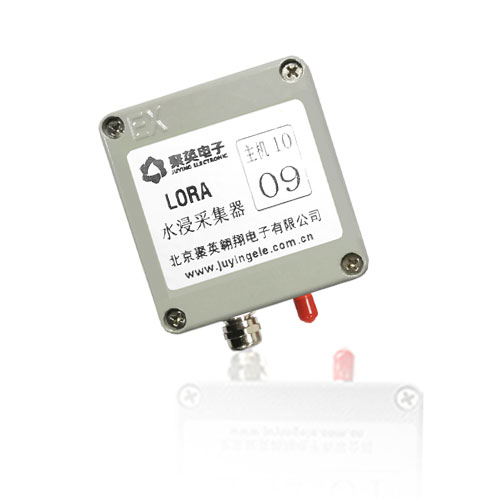

一、產品特點

l DC7-30V;

l 繼電器輸出觸點隔離;

l RS485 通訊隔離;

l 通訊接口支持 RS485 ，可擴展網口、WiFi 、GPRS 等通信接口;

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準modbus RTU/TCP 協議;

l 可以設置 0-255 個設備地址;

二、產品功能

l 2 路水浸傳感器輸入;

l 2 路繼電器輸出;

l 根據 2 路水浸傳感器輸入， 自動控制 2 路繼電器輸出(蜂鳴器版本繼電 器動作同時蜂鳴器報警);

l 支持電腦軟件監測

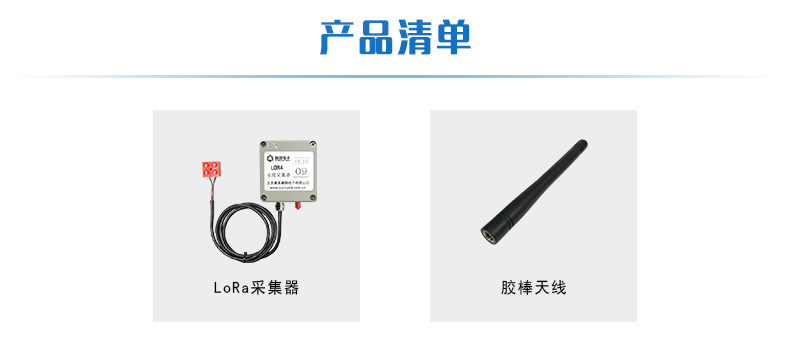

三、產品選型

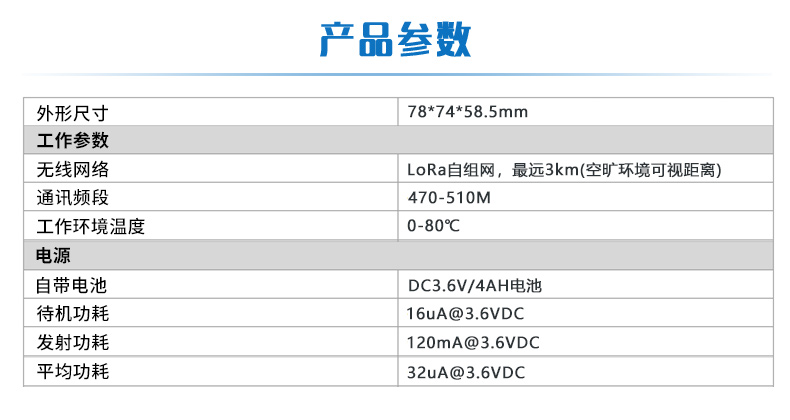

四、主要參數

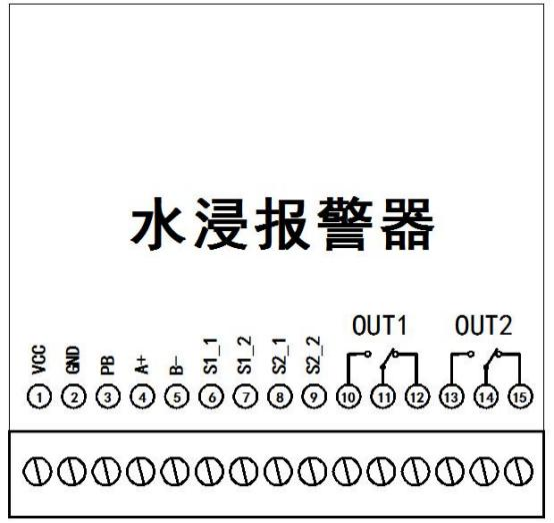

五、接口說明

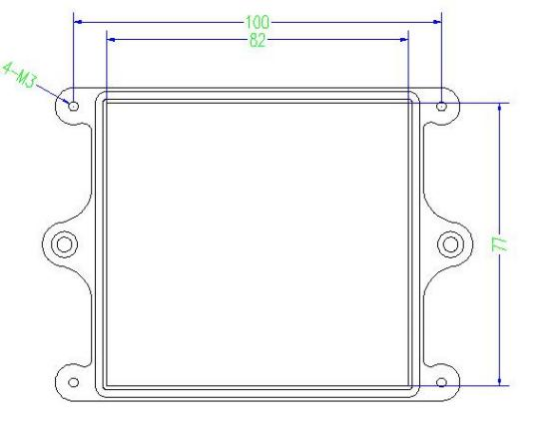

六、尺寸說明

七、通訊接線說明

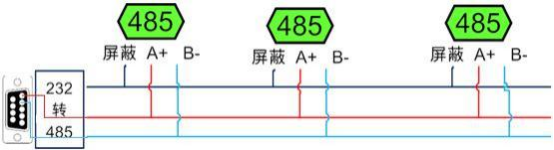

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

八、輸入輸出接線

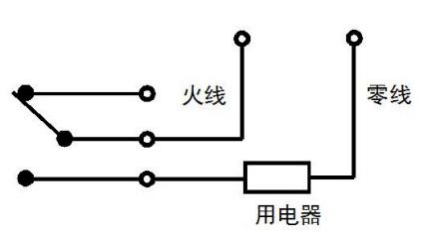

1、繼電器接線說明

九、測試軟件說明

1、軟件下載

軟件下載鏈接地址

http://www.955983.cn.cn/software/software/JYDAM調試軟件.rar

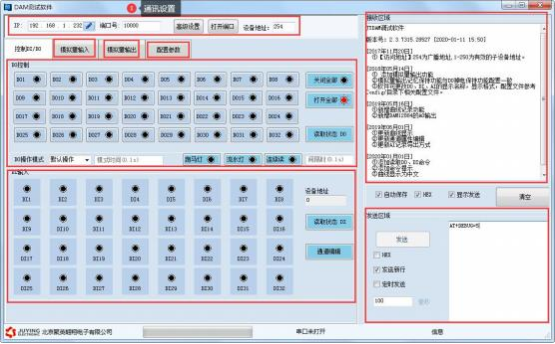

2、軟件界面

3、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口：

4 右側有接收指令，可控制繼電器即通訊成功。

十、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

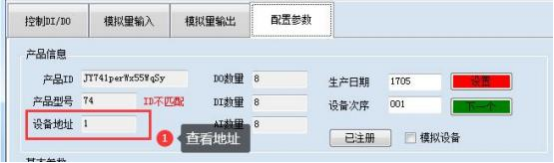

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

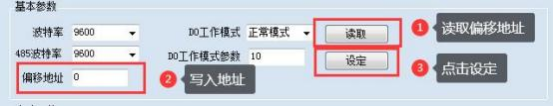

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。

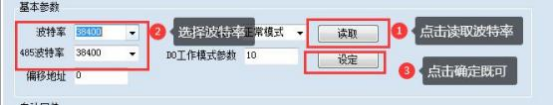

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://www.955983.cn.cn/software/software/Modbus%20POLL 軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

線圈寄存器地址表：

備注：

波特率數值對應表

3、指令生成說明

3.1 、DI/DO 指令

使用JYDAM 調試軟件連接設備通訊后生成指令，如下圖所示：

4、指令列表

5、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變 動，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器狀態

繼電器查詢(2 路繼電器)

發送指令碼：FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

十二、常見問題與解決方法

1 、繼電器板卡供電后使用485 接口無法建立通信，無法控制

1.485 線是否接反電壓是否在規定范圍內;

2.軟件上設備地址填寫 254 ，測試不同波特率是否可以控制;

2 、485 總線掛載多個個的設備， 以廣播地址 254 發送繼電器吸和，操作失敗。

廣播地址是用于測試總線上只有一個設備時使用，大于 1 個設備時請用撥碼 開關區分地址來控制(多個設備配置成不同地址)，否則會導致所有設備同時應 答，無法正確執行。

3 、西門子 PLC 與設備不能正常通訊

西門子485 總線 AB 定義與設備相反。
