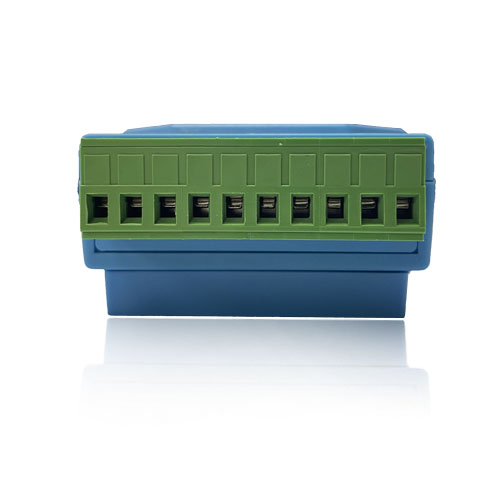

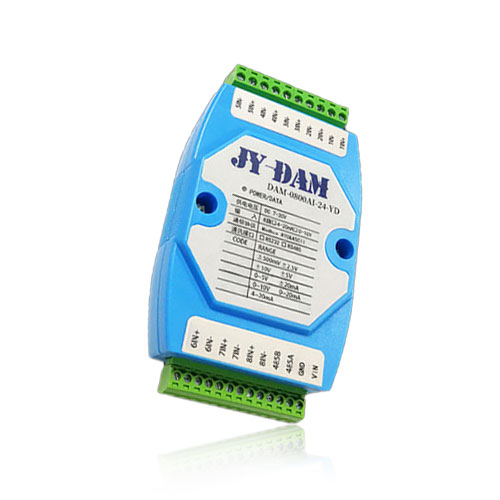

DAM0800AI-24-YD 模擬量采集模塊

高精度8AI | 13種量程范圍 | 24位AD | 全隔離

工業級模擬量采集模塊,兼容研華4017/4017+;8路13種模擬量10mV/25mV/50mV/100mV/+500mV/2.5V/+5V/10/0-5V/0-10V/0-20mA/20mA/4-20mA(默認)輸入;支持RS232或隔離RS485通訊接口;...

聯網方式:RS232/RS485 功能說明:8AI 版本說明:標準版 協議:Modbus TCP/RTU/ASCII 軟件說明:免費測試/應用軟件 二次開發:支持 安裝方式:35mm導軌或四角螺絲

一、產品特點

  • DC7-30V寬壓供電;
  • 電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護;
  • 通訊接口支持RS485通訊或RS232通訊;
  • 輸入與通訊采用光電全隔離;
  • 同時支持Modbus RTU/TCP/ASCII多種協議;
  • 通信波特率:2400,4800,9600,19200,38400,115200(可以通過軟件修改,默認9600);
  • 24位高精度電壓電流采集,通道可以單獨配置量程。

二、產品功能

  • 8路高精度電壓電流差分采集通道(默認4-20mA型);
  • 支持LED液晶顯示;
  • 支持波特率:2400,4800,9600,19200,38400,115200。

三、產品選型

型號

modbus

RS232

RS485

高亮顯示

AD通道

JY-AI08-RS232



8

JY-AI08-RS485



8

JY-AI08-RS232-LED


8

JY-AI08-RS485-LED


8

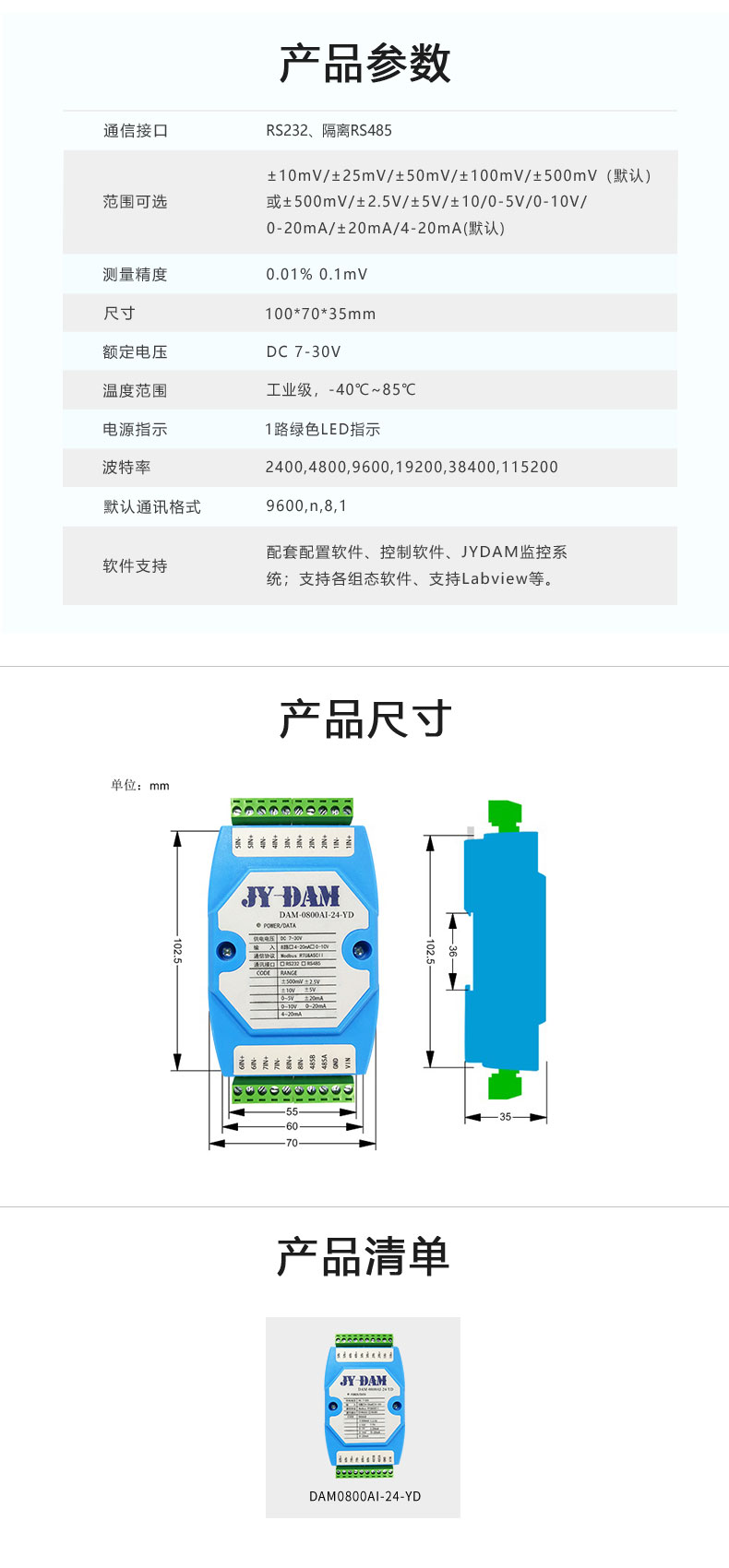

四、主要參數

參數

說明

數據接口

RS485、RS232(接口可選)

額定電壓

DC 7-30V

電源指示

1路綠色LED指示(通訊時閃爍)

范圍可選

±10mV/±25mV/±50mV/±100mV/±500mV/±2.5V/±5V/±10/0-5V/0-10V/0-20mA/±20mA/4-20mA(默認)

測量精度

0.01% 0.1mV

工作溫度

工業級,-40℃~85℃

尺寸

71*130*35mm

重量

110g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,115200

軟件支持

配套配置軟件、控制軟件;
支持各家組態軟件;
支持Labviewd等

五、接口說明

貼膜

六、通訊接線說明

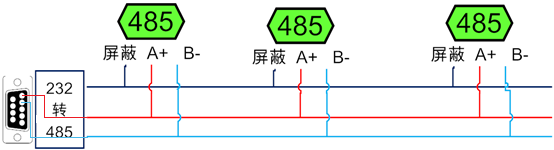

1、RS485級聯接線方式

電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

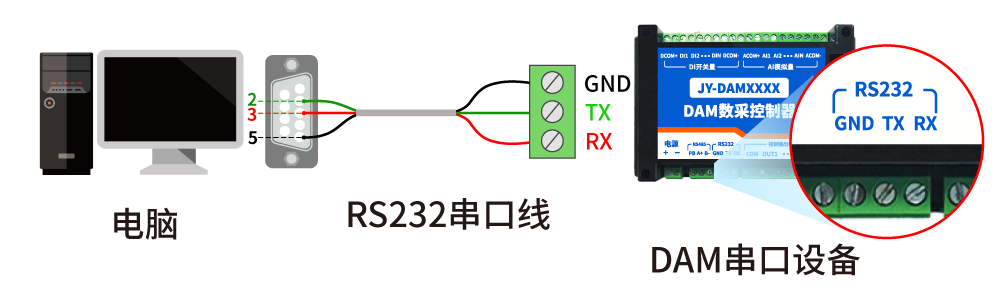

2、RS232接線連接方式

3、USB轉485連接方式

七、傳感器接線方式

信號源接線方式,

IN1+

信號+

IN1-

信號-

獲取到的數據與實際輸入值之間的關系為:實際值=返回值*0.1 (mV)

八、測試軟件說明

1、JYDAM調試軟件

軟件下載

軟件下載鏈接地址:

http://www.955983.cn.cn/software/software/JYDAM%E8%B0%83%E8%AF%95%E8%BD%AF%E4%BB%B6.rar

1.2、軟件界面

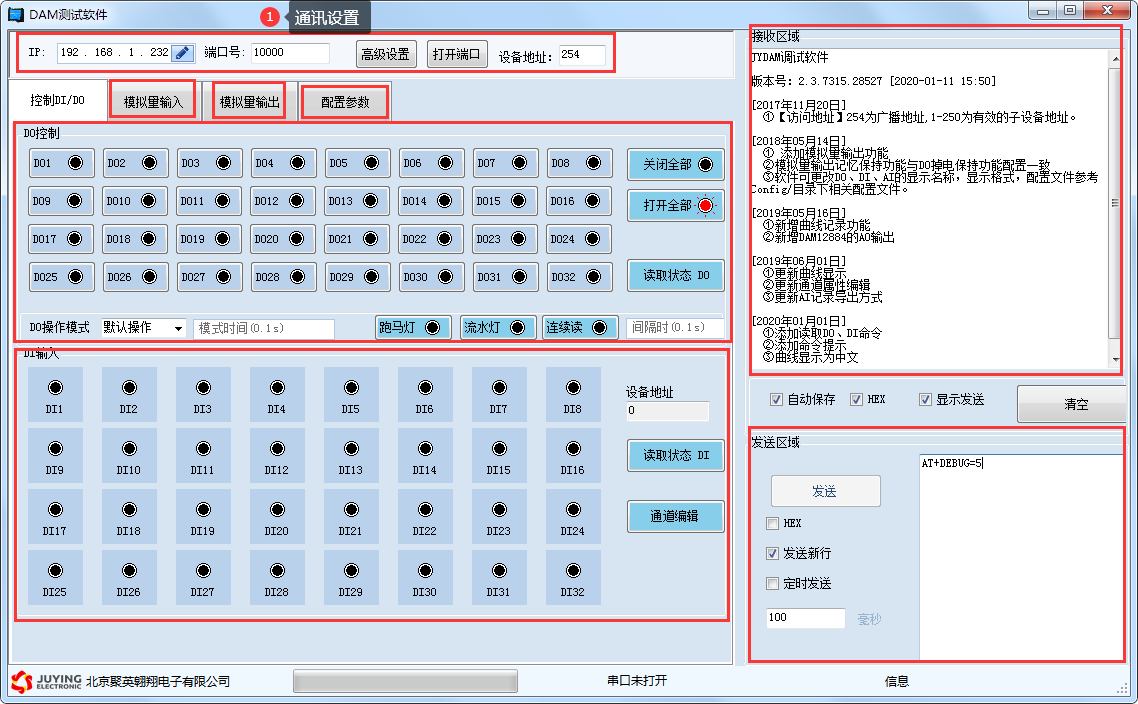

JYDAM調試軟件:

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇;
  • 端口號/TCP地址選擇;
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道;
  • 選擇DO模式;
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態;
  • 讀取DI狀態生成查詢指令;
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線;
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線;
  • 顯示實時采集時間;
  • 設置AI/溫度通道名稱;
  • 設置AI通道量程轉換及顯示單位;
  • 手動導出excel表格數據;
  • 手動保存數據曲線。

模擬量輸出

  • 設置AO輸出;
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息;
  • 設置波特率;
  • 設置偏移地址;
  • 設置工作模式;
  • 設置AI/DI/DO自動回傳;
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令。

調試區域

  • 用戶自定義發送指令測試。

2、通訊測試

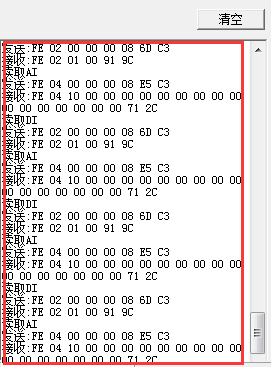

  1. 選擇設備當前串口號(IP地址填寫IP);
  2. 選擇默認波特率9600;
  3. 打開端口:
  4. 右側有接收指令即通訊成功。

3、模擬量數據輸入說明

  1. 選擇模擬量輸入;
  2. 下方可以直接查看數據大小和實時曲線。


  1. 實際數值小于最小量程,顯示為最小量程值;
  2. 實際數值大于最打量程,顯示為最大量程值。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1,使用廣播地址為254進行通訊,用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

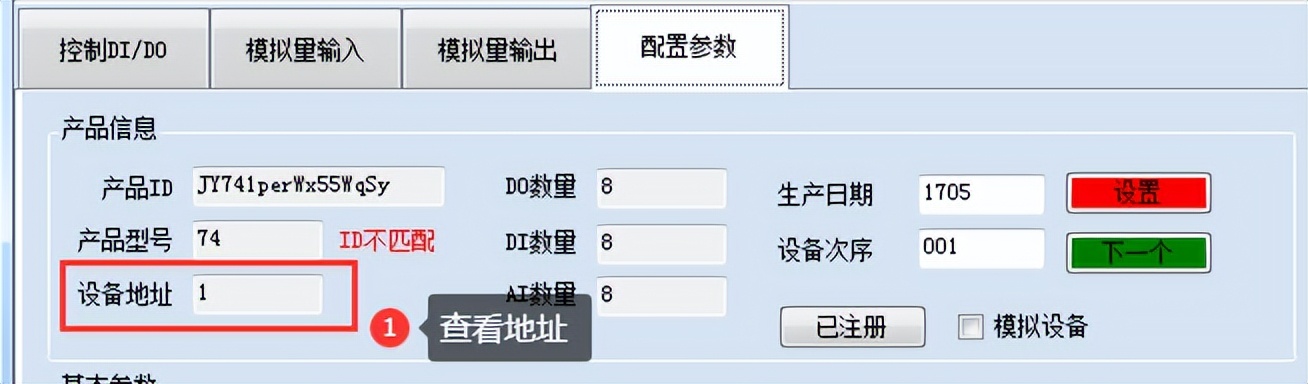

設備正常通訊后,初始設備地址寫入254,然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

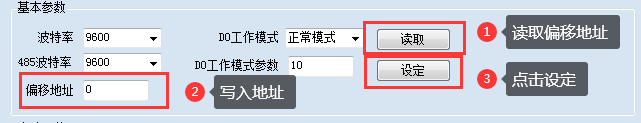

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

3、傳感器類型修改

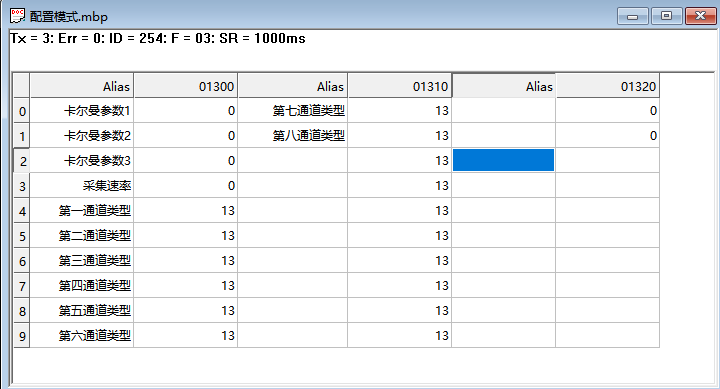

使用03指令寄存器地址從01300開始配置,可以每個通道為不同的信號類型,

參數對應下:

填寫數值

信號類型

顯示數值

1

±500mV

-5000~5000

2

±2.5V

-2500~2500

3

±5V

-5000~5000

4

±10V

-10000~10000

5

0~5V

0~5000

6

0~10V

0~10000

7

預留

預留

8

預留

預留

9

預留

預留

10

預留

預留

11

0~20mA

0~20000

12

±20mA

-20000~20000

13

4~20mA

4000~20000

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文參考:

http://www.955983.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器,主要支持以下指令碼:4

指令碼

含義

4

讀模擬輸入AD值

線圈寄存器地址表:

寄存器名稱


寄存器地址

說明

溫度輸入

輸入1

只讀寄存器:4號指令

保持寄存器:

3號指令(300起始)

S16

0

第一路溫度輸入

輸入2

S16

1

第二路溫度輸入

輸入3

S16

2

第三路溫度輸入

輸入4

S16

3

第四路溫度輸入

輸入5

S16

4

第五路溫度輸入

輸入6

S16

5

第六路溫度輸入

輸入7

S16

6

第七路溫度輸入

輸入8

S16

7

第八路溫度輸入

配置參數

232通信波特率

保持寄存器

4x1001

見下表波特率數值對應表,默認為0,支持0-6,該寄存器決定RS232的通信波特率

485通信波特率

4x1002

見下表波特率數值對應表,默認為0,支持0-6,該寄存器決定RS485的通信波特率

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用,存儲用戶數據

模擬量濾波

4x1005

用戶可以使用,存儲用戶數據

平滑次數


4x1006

數據范圍0~30

濾波次數


4x1007

數據范圍0~30





通道類型

3號指令

寄存器地址

描述

IN1

4x1304

設定電壓電流量程類型1-13

IN2

4x1305

設定電壓電流量程類型1-13

IN3

4x1306

設定電壓電流量程類型1-13

IN4

4x1307

設定電壓電流量程類型1-13

IN5

4x1308

設定電壓電流量程類型1-13

IN6

4x1309

設定電壓電流量程類型1-13

IN7

4x1310

設定電壓電流量程類型1-13

IN8

4x1311

設定電壓電流量程類型1-13

備注:

①:使用第三方PLC/組態與設備通訊時,Modbus地址定義如下:

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0 開始,如00001對應0000。

說明:由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同,具體以其幫助文檔中 對Modbus的定義說明為準。

PLC例程下載地址:

http://www.955983.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址:

http://www.955983.cn.cn/software/software/第三方組態例程.rar

②:波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數

定義

說明

Bit0~Bit7

波特率

0:9600

1:2400

2:4800

3:9600

4:19200

5:38400

6:115200

7:57600

8:56000

9:14400

10:1200

Bit8~Bit9

奇偶校驗

0:無校驗

1:偶校驗(Even)

2:奇校驗(Odd)

Bit10~Bit11

停止位

0:停止位1位

1:停止位2位

2:停止位1.5位

3、指令生成說明

應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。

注意:RS232總線為1對1總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

情景

RTU格式(16進制發送)

查詢第1路數值

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查詢第2路數值

FE 04 00 01 00 01 74 05

查詢第3路數值

FE 04 00 02 00 01 84 05

查詢第4路數值

FE 04 00 03 00 01 D5 C5

查詢第5路數值

FE 04 00 04 00 01 64 04

查詢第6路數值

FE 04 00 05 00 01 35 C4

查詢第7路數值

FE 04 00 06 00 01 C5 C4

查詢第8路數值

FE 04 00 07 00 01 94 04

查詢1~8路數值

FE 04 00 00 00 08 E5 C3

類型設置


設置第一通道為±10mV型

FE 06 05 18 00 01 DC CE

設置第二通道為±10mV型

FE 06 05 19 00 01 8D 0E

設置第一通道為±25mV型

FE 06 05 18 00 02 9C CF

設置第一通道為±50mV型

FE 06 05 08 00 03 5C CA

設置第一通道為±100mV型

FE 06 05 08 00 04 1D 08

設置第一通道為±500mV型

FE 06 05 08 00 05 DC C8

設置第一通道為±2.5V型

FE 06 05 08 00 06 9C C9

設置第一通道為±5V型

FE 06 05 08 00 07 5D 09

設置第一通道為±10V型

FE 06 05 08 00 08 1D 0D

設置第一通道為0-5V型

FE 06 05 08 00 09 DC CD

設置第一通道為0-10V型

FE 06 05 08 00 0A 9C CC

設置第一通道為0-20mA型

FE 06 05 08 00 0B 5D 0C

設置第一通道為±20mA型

FE 06 05 08 00 0C 1C CE

設置第一通道為4-20mA型

FE 06 05 08 00 0D DD 0E

5、指令詳解

5.1、溫度查詢

獲取到的溫數據與實際輸入值之間的關系為:實際值=返回值*0.1 (mV)

查詢第一路數據

FE 04 00 00 00 01 25 C5

字段

含義

備注

FE

設備地址

254為廣播地址

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量通道數量

25 C5

CRC16

校驗位

模擬返回信息:

FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址


04

04指令

返回指令:如果查詢錯誤,返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00 00

查詢的AD字

位16位有符號數據,數值可參照上表關系

AD 24

CRC16

校驗位


5.2、傳感器類型設置

設置第一通道為±10mV型

發送碼:FE 06 05 18 00 01 DC CE

字段

含義

備注

FE

設備地址


06

06指令

寫入寄存器指令

05 18

起始地址

要寫入的寄存器地址 1304第一通道

00 01

寫入數據

要設置的模擬量數據類型

DC CE

CRC16

校驗位

模擬返回信息:

返回碼:FE 06 05 18 00 01 DC CE

字段

含義

備注

FE

設備地址


06

06指令

被寫入寄存器指令

05 18

起始地址

寫入的寄存器地址 1304第一通道

00 01

寫入數據

要設置的模擬量數據類型

DC CE

CRC16

校驗位
